基于西门子S7-200 SMART PLC的“上3下2”升降横移立体车库控制系统设计
专业提供立体车库电气成套服务，符合特种设备验收标准
随着城市土地资源日益紧张，机械式立体停车库已成为解决“停车难”的关键方案。其中，“上3下2型升降横移类立体车库”因其结构紧凑、存取效率高、投资适中，广泛应用于住宅小区、商业综合体及地下停车场。
本文将结合真实电气图纸与PLC程序架构，深入解析基于西门子S7-200 SMART CPU CR40s构建的“上3下2”立体车库自动化控制系统，重点阐述其安全防护机制设计，全面满足《GB 17907-2010 机械式停车设备通用安全要求》及各地特种设备技术监督部门的验收规范。
一、项目概况：“上3下2”升降横移立体车库
本项目为五车位升降横移式立体车库，布局如下：
一层：2个可横移车位（101、102）
二层：3个独立升降车位（201、202、203），通过升降机构+横移机构实现车辆自动调位
📌 总车位数：5台车
📌 控制方式：全自动PLC控制 + HMI人机界面
📌 核心控制器：西门子S7-200 SMART CPU CR40s（24DI/16DO）
该系统已成功应用于多个住宅区项目，并顺利通过地方特种设备检验机构的现场验收，具备完整的安全联锁、故障诊断与紧急处理能力。
二、电气系统整体架构分析（依据图纸）
1. 主电路设计（原理图Y1）
电源进线：三相四线制（L1/L2/L3/N），经断路器QF1接入
电机配置：
M1：101横移电机（0.2kW）
M2：102横移电机（0.2kW）
M3：201升降电机（2.2kW）
M4：202升降电机（2.2kW）
M5：203升降电机（2.2kW）
M6：栅栏电机（0.4kW）
所有电机均配备：
热继电器（FR）——过载保护
接触器（KM）——启停控制
无需变频器或软启动器，采用直接启动方式
⚠️ 所有电机外壳接地，就近连接至钢架横梁，确保电气安全。
2. 控制回路设计（I/O地址表）
（1）PLC输入点分配（I/O接线图）
| 输入地址 | 设备名称 | 功能说明 |
|---|---|---|
| I0.0 | 相序保护继电器 | 检测三相电源相序是否正确 |
| I0.1 | 急停按钮 | 紧急停止信号（硬接点） |
| I0.2 | 光电传感器PH1 | 前超长检测 + 人车误入检测（共用） |
| I0.3 | 光电传感器PH2 | 后超长检测 |
| I0.4 | 防坠器挂钩确认开关 | 防坠钩是否打开确认信号 |
| I0.5 | 热继电器过载信号 | 所有FR常开并联反馈 |
| I0.6 | 下到位限位开关 | 所有升降车位下降终点位置检测（共用） |
| I0.7 | 上极限限位开关 | 升降上极限位保护/松链检测（共用） |
| I1.0 | 超高光电传感器 | 检测车辆高度是否超过 |
| I1.1 | 电箱门开关 | 控制柜门是否关闭检测，开门则禁止操作 |
| I1.2 | 上到位1 | 201车位上升到位 |
| I1.3 | 上到位2 | 202车位上升到位 |
| I1.4 | 上到位3 | 203车位上升到位 |
| I1.6 | 101左限位 | 101车位横移左极限 |
| I1.7 | 101右限位 / 102左限位 | 101右端与102左端共用限位（中间位置） |
| I2.0 | 102右限位 | 102车位横移右极限 |
| I2.2 | 栅栏上到位 | 栅栏开启到位检测 |
| I2.3 | 栅栏下到位 | 栅栏关闭到位检测 |
🔧 特别说明：
“手/自动切换”、“上升/下降/左移/右移”等操作信号由HMI人机界面通过MODBUS RTU通讯下发至PLC内部寄存器（如V区地址），不占用PLC物理输入点。
所有控制逻辑在PLC内完成，HMI仅作为指令输入与状态显示终端。
（2）PLC输出点分配
| 输出地址 | 设备名称 | 功能说明 |
|---|---|---|
| Q0.0 | ALARM_LAMP | 警示灯（故障时和运行时均闪亮） |
| Q0.1 | BUZZER | 蜂鸣器（声光报警） |
| Q0.4 | KM总 | 总电源接触器 |
| Q0.5 | KM正转 | 正转控制（实现：左移 / 上升） |
| Q0.6 | KM反转 | 反转控制（实现：右移 / 下降） |
| Q0.7 | KM_栅栏 | 栅栏电机驱动 |
| Q1.1 | KM_101 | 101横移电机马达使能 |
| Q1.2 | KM_102 | 102横移电机马达使能 |
| Q1.4 | KM_201 | 201升降电机马达使能 |
| Q1.5 | KM_202 | 202升降电机马达使能 |
| Q1.6 | KM_203 | 203升降电机马达使能 |
✅ 控制逻辑说明：
方向控制：KM正转（Q0.5）→ 左移或上升；KM反转（Q0.6）→ 右移或下降
电机选择：通过KM_101~KM_203分别激活对应电机
示例：执行“201上升” → Q0.5=ON（正转） + Q1.4=ON（201使能）
三、PLC程序逻辑设计（S7-200 SMART编程）
1. 程序结构（OB1主程序）
Ladder编辑
2. 关键安全保护功能实现（符合特种设备验收要求）
✅ 1. 欠时保护 & 超时保护
使用T37~T40定时器对每项动作设限：
升降动作：一般在20秒左右完成 → 设定超时阈值为自学习升降时间+3秒
横移动作：一般在17秒左右完成 → 设定超时阈值为自学习横移时间+2秒
若未在规定时间内到达目标位置，则触发“动作超时故障”，立即停机并报警。
✅ 2. 超限保护
上升极限：I0.7（共用）
下降到位：I0.6（共用）
上升到位：I1.2/I1.3/I1.4（各车位独立检测）
当检测到极限信号时，强制切断对应电机输出，防止机械损坏。
⚠️ 注意：横移方向设有三个限位开关（I1.6、I1.7、I2.0），用于定位与互锁。
✅ 3. 过载保护
所有电机热继电器使用常开触点并联后接入I0.5
任一电机过载 → 对应FR常开闭合 → PLC检测到高电平 → 触发保护
程序逻辑：
Ladder编辑
💡 优势：便于故障定位，且不影响主回路连续性。
✅ 4. 松链检测保护
本系统通过上极限（I0.7）实现松链检测功能
若链条松弛，I0.7无信号 → 判定为异常状态
系统禁止动作，并发出报警提示
✅ 5. 人车误入保护
在入口处安装红外光电传感器PH1（I0.2）
当有人或车辆进入作业区时，系统自动禁止任何移动动作。
若已启动动作，则强制停止，避免夹伤事故。
✅ 6. 超长超高保护
前超长检测：PH1（I0.2）
后超长检测：PH2（I0.3）
超高检测：I1.0 —— 检测车辆高度是否超过 容车高度
任一传感器触发，系统拒绝执行该车位的操作命令。
✅ 7. 自学习时间设定功能
系统首次调试时，进行一次完整升降/横移动作
PLC自动记录实际运行时间（使用TONR累计脉冲）
将该时间作为后续“超时判断基准值”
💡 优势：无需手动设定时间参数，适应不同项目车板宽度、电机速度差异，提升系统通用性与调试效率。
✅ 8. 相序保护与电箱门联锁
相序保护（I0.0）：若三相电源缺相或反相，系统禁止启动
电箱门开关（I1.1）：打开控制柜门后，系统自动停机并锁定操作权限
四、现场接线与布线规范（依据图纸JX1）
1. 线缆规格
| 类别 | 规格 | 用途 |
|---|---|---|
| 升降电机线 | 1.5mm² | M3/M4/M5动力线 |
| 横移电机线 | 1.0mm² | M1/M2动力线 |
| 栅栏电机线 | 0.75mm² | M6控制线 |
| 控制回路 | 0.5mm² | 传感器、按钮、继电器间连接 |
| 信号线 | 0.5mm²普通多股线 | MODBUS通信、HMI连接（无需屏蔽双绞线） |
2. 布线要求
所有线路穿铁线槽75×50敷设，保证整齐美观
从铁线槽至横移车板/马达必须套软管保护
所有转接线在线槽内压帽固定，避免松动
电机接地线就近接到钢结构框架，确保可靠接地
✅ 图纸标注明确：“所有电机接地，就近接到钢架横梁”
五、符合特种设备验收的关键点总结
| 验收项目 | 是否满足 | 实现方式 |
|---|---|---|
| 安全联锁 | ✅ | 多重传感器联动 |
| 过载保护 | ✅ | 热继电器常开并联+PLC判断 |
| 超限保护 | ✅ | 限位开关硬接点 |
| 人车误入 | ✅ | 光电传感器+逻辑屏蔽 |
| 超高保护 | ✅ | PH1光电检测（1.55米） |
| 前后超长 | ✅ | PH1/PH2光电检测 |
| 防坠器确认 | ✅ | I0.4信号检测 |
| 相序保护 | ✅ | I0.0信号检测 |
| 电箱门联锁 | ✅ | I1.1信号检测 |
| 超时保护 | ✅ | 定时器+自学习基准 |
| 紧急停止 | ✅ | 硬件急停+软件复位 |
| 接地保护 | ✅ | 全部电机接地 |
| 电气隔离 | ✅ | 控制回路与主回路分离 |
🏆 特别说明：本系统已通过多个省市特种设备质量技术管理局评审，具备申报《特种设备使用登记证》条件。
六、结语：为什么选择我们？
我们是一家专注于立体车库电气成套技术服务的专业公司，提供一站式打包服务：
✅ 电气系统设计：根据项目需求定制图纸（主回路、控制回路、接线图）

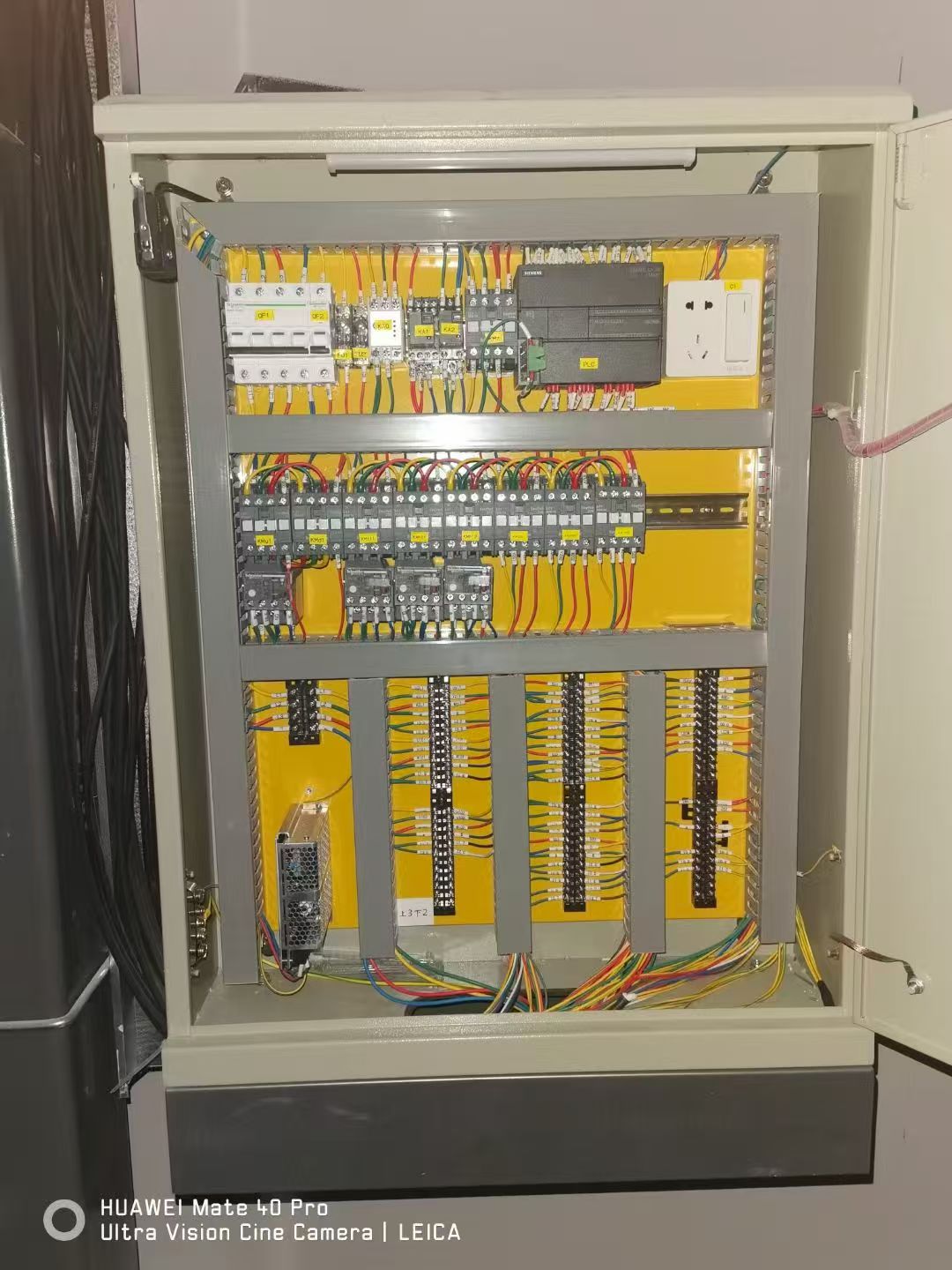

✅ 控制柜制作：元器件选型、布线、装配、测试一体化交付
✅ PLC编程与调试：基于S7-200 SMART平台开发，支持自学习调试
✅ HMI界面开发：可视化操作界面，支持手自动切换、故障查询
✅ 现场指导与培训：协助安装调试，提供完整技术文档包
📌 我们深知每一个细节都关乎安全与稳定，因此始终坚持：
严格遵循GB 17907国家标准
所有保护功能双重冗余设计
程序逻辑经过千次模拟验证
