PSP-H系列三相电压多功能保护器 —— 智能守护电机安全
产品简介
PSP-H系列相序保护器是知名电气品牌 SCHOLES 推出的高性能三相电源监控与保护装置，专为工业自动化、电力系统及各类三相电动机设备设计。该系列产品集缺相保护、反相（相序）保护、过压/欠压保护、电压不平衡保护等多种功能于一体，广泛应用于水泵、风机、压缩机、电梯、制冷设备、中央空调机组等需要稳定供电的场景。
采用标准DIN导轨安装，结构紧凑，接线便捷，支持380V电压等级，满足不同工业环境需求，是保障电机安全运行的理想选择。
核心功能亮点
✅ 缺相保护
实时监测三相输入，一旦发生断相、缺相情况，立即切断输出，防止电机因单相运行而烧毁。
✅ 反相/相序保护
自动识别三相电源相序，有效防止因相序错误导致电机反转，特别适用于正反转控制场合。
✅ 过压 & 欠压保护
PSP-H380C/D型号具备过压与欠压保护功能，可设定阈值（可调），防止电压波动对设备造成冲击。
✅ 电压不平衡保护
部分型号具备电压不平衡检测功能，当任意两相电压差超过设定值时自动报警或跳闸，保障电机长期稳定运行。
✅ 多触点配置可选
提供 2常开+2常闭 触点组合，满足复杂控制逻辑需求，可用于启动、报警、停机等多种联动控制。
✅ 电压兼容
支持 380VAC 多种电压等级.
配备清晰LED指示灯，直观显示工作状态：
绿色：正常运行
红色：故障状态（缺相、反相、过压、欠压、不平衡）
✅ 延时可调
动作延时时间可调（0.1s～10s），避免瞬时电压波动误动作，提高系统稳定性。
✅ 质保两年 · 品质可靠
SCHOLES原厂生产，品质稳定，提供长达两年质保服务，售后无忧。

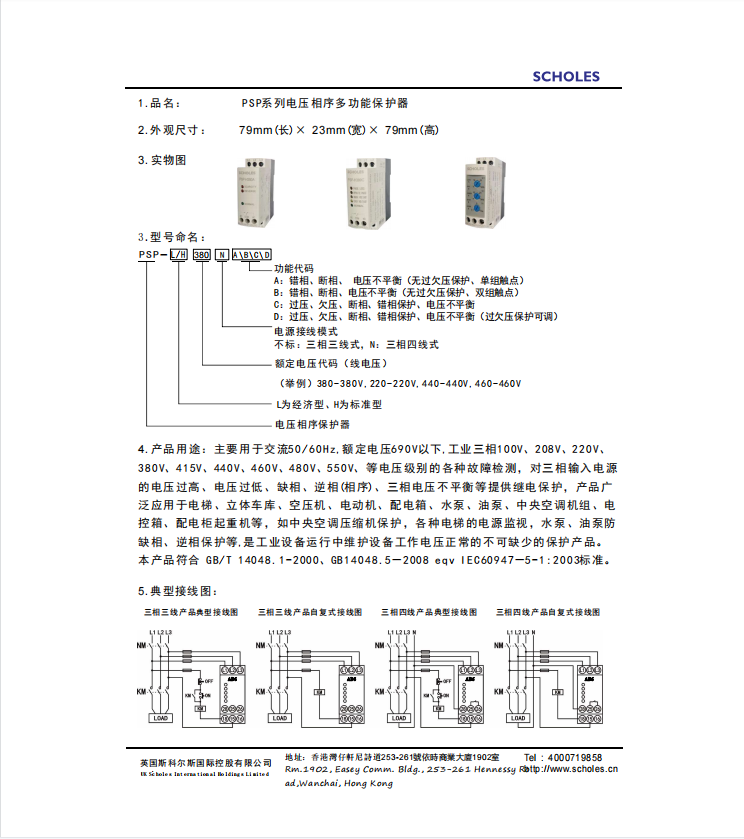

产品型号与功能对照表
| 型号 | 主要功能 | 触点配置 | 适用场景 |
|---|---|---|---|
| PSP-H380A | 缺相、反相保护 | 1常开+1常闭 | 基础相序保护，适用于简单电机控制 |
| PSP-H380B | 缺相、反相保护 | 2常开+2常闭 | 需要多路控制的复杂系统 |
| PSP-H380C | 缺相、反相、过压、欠压保护 | 2常开+2常闭 | 对电压波动敏感的设备 |
| PSP-H380D | 缺相、反相、过压、欠压可调 | 2常开+2常闭 | 高精度电压监控，需自定义阈值 |
🔧 提示：所有型号均支持 DIN导轨安装，接线端子清晰标注，安装调试方便。
技术参数概览
| 参数项 | 规格说明 |
|---|---|
| 额定电压 | AC 380V |
| 工作频率 | 50/60Hz |
| 输入电流 | ≤10mA |
| 断相保护 | 延时1~2s，默认动作值20% |
| 过欠压保护 | 固定延时8s±2s（可调型为0.1~10s），回差3%±1% |
| 电压不平衡保护 | 默认动作值20%，延时1~2s |
| 动作延时 | 可调范围：0.1s ~ 10s |
| 触点容量 | AC15: 5A/250V；DC13: 5A/250V |
| 安装方式 | DIN导轨安装（35mm标准） |
| 使用类别 | AC15, DC13 |
| 工作温度 | -20℃ ~ +55℃ |
| 存储温度 | -35℃ ~ +75℃ |
| 防护等级 | IP20 |
| 尺寸（长×宽×高） | 79mm × 23mm × 79mm |
| 重量 | 约150g |
| 认证 | 符合 GB/T 14048.1-2000、GB14048.5-2008、IEC60947-5-1:2003 标准 |
典型应用领域
✅ 工业泵站与供水系统
✅ 空调制冷机组、中央空调
✅ 农业灌溉设备、农机具
✅ 移动电源车、应急发电机
✅ 风机、压缩机、传送带等电机驱动设备
✅ 电梯控制系统、变频器前端保护
✅ 发电机组并联运行系统的辅助保护
安装与接线说明
输入端子：L1、L2、L3 接入三相电源。
输出端子：通常为 2开2闭（三相四线式为1开2闭），用于连接接触器、继电器、报警装置等。

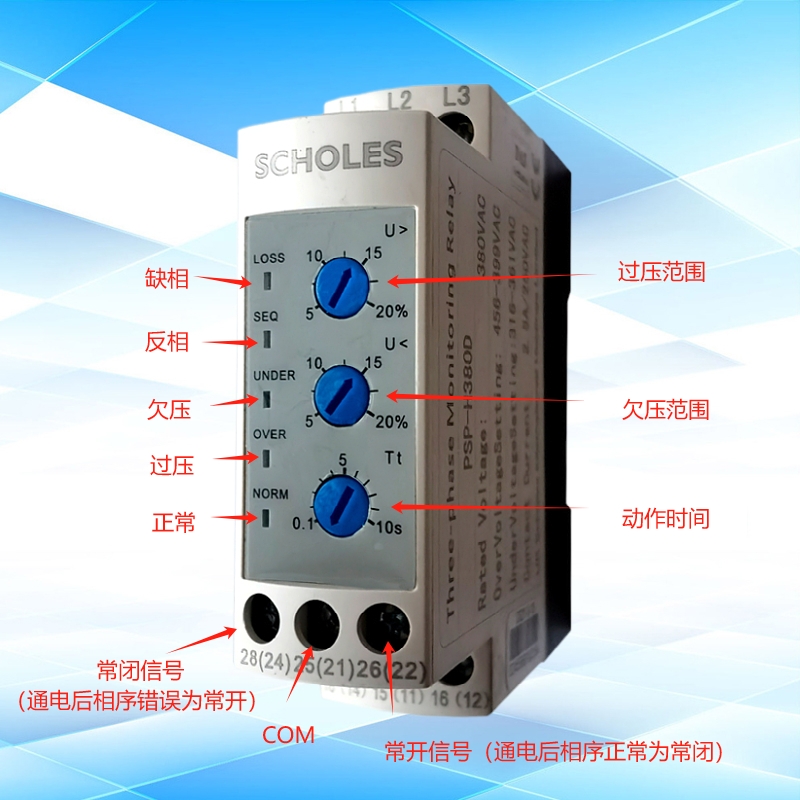

调节旋钮（部分型号）：
U> / U<：设定过压/欠压阈值（可调）
Tt：设定动作延时时间（0.1s～10s）
⚠️ 注意：请由专业电工进行安装与调试，确保符合当地电气安全规范。
品牌与服务
品牌：SCHOLES
产地：浙江杭州
质保：2年免费质保，质量问题包换包修
技术支持：提供详细说明书、接线图、技术咨询
发货：现货供应，支持批量采购，全国包邮
🔹 选择SCHOLES PSP-H系列相序保护器，就是选择专业、可靠、智能的电力安全解决方案！
让您的电机设备远离“烧毁”风险，运行更安心、更高效！
