产品概述
SCHOLES ST09-A/B系列时间继电器是一款专为工业自动化控制系统设计的高性价比、单功能型延时控制模块。该系列产品广泛应用于加热元件通电控制、水泵启停延时、风机延时启动、电机保护等场景，适用于各类机械式立体车库、配电柜、暖通空调系统及工业设备中，提供精准、稳定的延时控制功能。
本产品由国际先进工艺制造，现已实现国产化本地生产与技术支持，由杭州以弗恒自动化科技有限公司负责国内市场的销售、技术咨询与售后服务，确保客户获得快速响应与可靠保障。
核心特点
✅ 双模式可选：支持 A型（通电延时） 与 B型（延时断开） 两种工作模式，满足不同控制逻辑需求。
✅ 超宽延时范围：0.1秒 ~ 10天（共10档位），可通过旋钮直接设定，操作直观便捷。
✅ 宽电压输入：支持 AC/DC 12V~240V 超宽工作电压，兼容全球主流电源标准，无需额外稳压装置。
✅ 高精度控制：设定精度 ±10%，重复精度高达 0.2%，确保每次动作时间一致。
✅ 紧凑设计：仅 35mm 宽度，符合DIN导轨安装标准（TH35-7.5/15），节省配电箱空间。
✅ 状态指示清晰：内置绿色电源指示灯 + 红色输出继电器动作指示灯，实时监控运行状态。
✅ 工业级防护：IP20防护等级，工作温度 -20℃ ~ +55℃，适应各种严苛工业环境。
型号说明
| 型号 | 功能描述 |
|---|---|
| ST09-A1 / B1 | 1组延时转换触点 |
| ST09-A2 / B2 | 2组延时转换触点 |
| ST09-A4 / B4 | 1组延时 + 1组瞬动触点 |
注：
A：通电延时（On-Delay）
B：延时断开（Off-Delay）
主要技术参数
| 参数 | 指标 |
|---|---|
| 额定控制电源电压 | AC/DC 12-240V, 50Hz |
| 消耗功率 | AC: ≤6VA / DC: ≤1.7W |
| 电源允许波动范围 | -15% ~ +10% |
| 延时范围 | 0.1s ~ 10天（分10档：s/m/h/d） |
| 设定方式 | 双旋钮调节（档位+细调） |
| 延时计算公式 | 实际延时 = 档位值 × 细调百分比 |
| 示例设置 | 设定5秒：档位置“10s”，细调旋钮调至“50%” → 10s × 50% = 5s |
| 输出触点容量 | AC-15: 250V/5A；Ith: 16A |
| 最小切换功率 | 500mW |
| 复位时间 | 最大200ms |
| 机械寿命 | ≥1,000,000次 |
| 电寿命（阻性负载） | ≥100,000次 |
| 工作环境温度 | -20℃ ~ +55℃ |
| 存储温度 | -35℃ ~ +75℃ |
| 安装方式 | 35mm卡轨安装（标准导轨） |
| 外形尺寸 | 90mm × 18mm × 64mm |
| 重量 | 约61g~80g（视型号而定） |
| 符合标准 | GB/T 14048.5、IEC 60947-5-1、EN 61812-1 |
功能说明

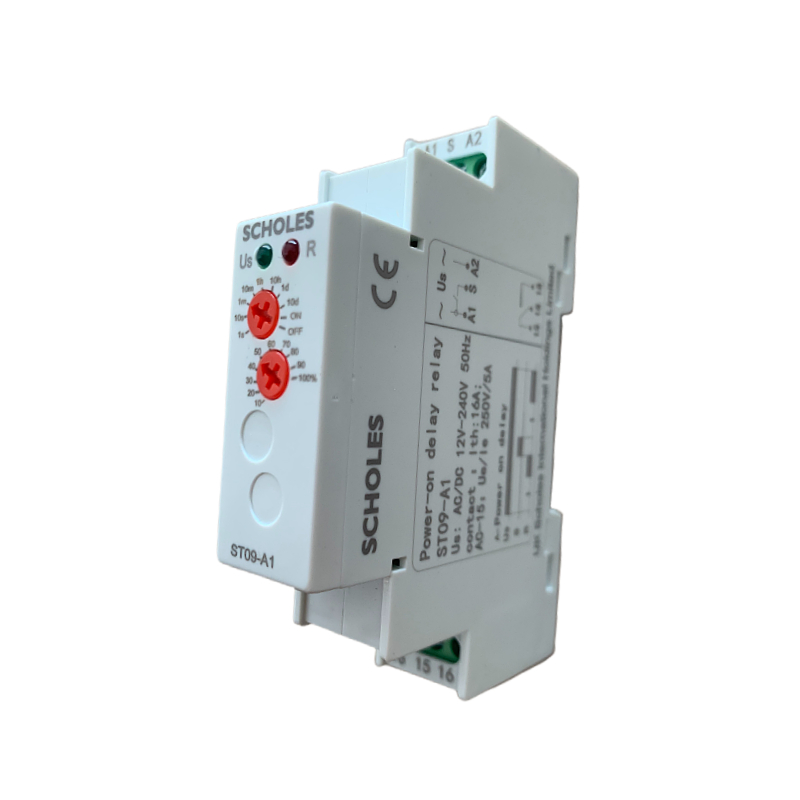

A型：通电延时（On-Delay）
当电源接通后，开始计时；
到达设定时间后，输出触点动作（常开闭合，常闭断开）；
断电后立即复位。

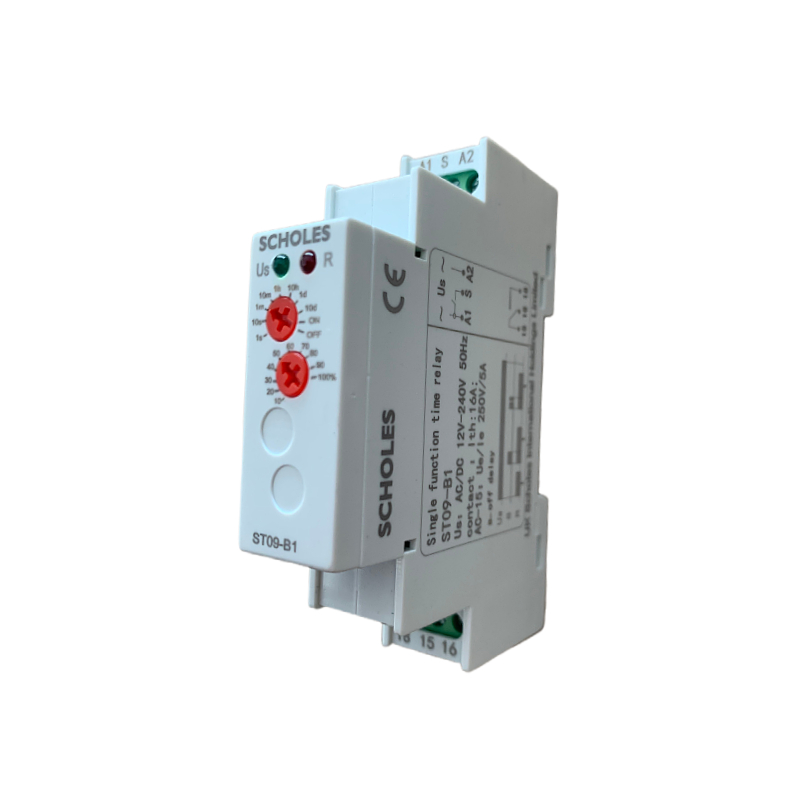

B型：延时断开（Off-Delay）
上电瞬间输出立即动作；
断电后开始计时；
到达设定时间后，输出触点复位；
适合用于设备停机后的冷却延时控制。
接线图与使用方法
接线端子说明（以ST09-A1/B1为例）
A1、A2：电源输入端（不分极性，支持AC/DC）
15-18：常开延时触点
11-14：常闭延时触点
（多组触点型号类推）
⚠️ 注意：请由专业电气人员进行安装与接线，确保符合国家电气安全规范。
时间设定步骤
根据所需延时选择档位（如：10s、1m、1h、1d等）；
调节细调旋钮（10%~100%），精确设定实际延时；
上电测试，观察红色LED是否按预期延时点亮。
典型应用场景
🏗️ 立体车库系统：用于横移/升降电机启停延时、安全钩动作延时；
💧 水泵控制：实现液位控制后的延时启动或停机；
🔥 加热设备：控制加热元件通电时间，防止过热；
🌬️ 风机系统：实现开机前预通风或关机后延时散热；
⚙️ 自动化产线：工序间定时控制、报警延时触发等。
为什么选择我们？
✅ 原厂品质，国产服务：继承SCHOLES国际设计标准，本土化生产，性能稳定可靠。
✅ 技术支持完善：杭州以弗恒提供免费技术咨询、选型指导与故障排查支持。
✅ 现货供应，快速发货：全国库存覆盖，支持批量采购与OEM定制。
✅ 质保保障：提供12个月质量保证，非人为损坏免费更换。
常见问题解答（FAQ）
Q1：ST09-A和B有什么区别？
A：A型是通电延时，B型是断电延时，请根据控制逻辑选择。
Q2：是否支持直流24V供电？
A：支持！ST09-W240型号可在DC 12-240V范围内正常工作。
Q3：如何调整5秒的延时？
A：将档位置于“10s”，细调旋钮调至“50%”，即可实现5秒延时。
Q4：能否用于频繁启动的设备？
A：可以，其电寿命达10万次以上，适合常规自动化控制场景。
