产品名称

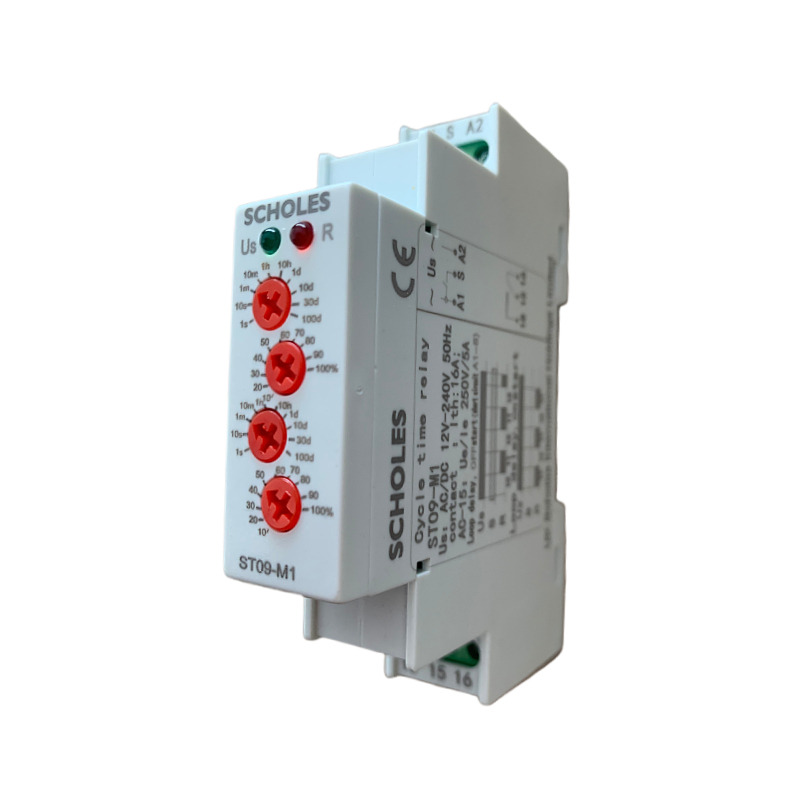

SCHOLES ST09-M系列 多功能时间继电器
型号：ST09-M1 / ST09-M2（支持AC/DC 12-240V宽电压输入）
产品概述
SCHOLES ST09-M系列多功能时间继电器是一款高性能、高集成度的工业级延时控制模块，专为复杂自动化控制系统设计。该系列产品具备10种延时模式、超宽延时范围（0.1秒~10天） 和AC/DC 12-240V超宽工作电压，适用于机械式立体车库、配电柜、暖通空调、电机控制、照明系统及各类工业设备中的精准延时控制需求。
本产品采用国际先进电路设计，现已实现国产化本地生产与技术支持，由杭州以弗恒自动化科技有限公司负责国内市场的销售、技术咨询与售后服务，确保客户获得稳定可靠的产品体验和快速响应的服务保障。
✅ 核心优势
| 特点 | 说明 |
|---|---|
| 🔧 10种延时模式 | 支持通电延时、延时断开、循环延时、脉冲输出等10种功能，满足多种控制逻辑 |
| ⏱️ 0.1秒 ~ 10天延时 | 10档位可调（秒/分/小时/天），配合细调旋钮实现精确设定 |
| 🔌 AC/DC 12-240V通用电压 | 无需区分交流直流，适配全球主流电源系统 |
| 📏 超小体积设计 | 仅35mm宽度，标准TH35导轨安装，节省配电箱空间 |
| 💡 双LED状态指示 | 绿色电源灯 + 纔色输出灯，实时监控运行状态 |
| 🛡️ 工业级防护 | IP20防护等级，工作温度 -20℃ ~ +55℃，适应恶劣环境 |
| 🔗 高可靠性触点 | 1组或2组转换触点，负载能力达250V/5A，寿命超10万次 |
型号说明
| 型号 | 输出触点 | 功能说明 |
|---|---|---|
| ST09-M1 | 1组转换触点 | 支持10种延时模式，通用型 |
| ST09-M2 | 2组转换触点 | 双触点输出，适合多路控制需求 |
额定电压标识：
W240：AC/DC 12-240V（宽电压通用型）
A220：AC 220V专用型
主要技术参数
| 参数 | 指标 |
|---|---|
| 功能模式 | A、B、C、D、E、F、G、H、I、J 共10种 |
| 延时范围 | 0.1秒 ~ 10天（分10档：s/m/h/d） |
| 设定方式 | 双旋钮调节：档位选择 + 10%~100%细调 |
| 延时计算公式 | 实际延时 = 档位值 × 细调百分比 例：设5秒 → 档位“10s” × 50% = 5s |
| 额定控制电压 | AC/DC 12-240V, 50Hz |
| 消耗功率 | AC: ≤6VA / DC: ≤1.7W |
| 电源波动范围 | -15% ~ +10% |
| 输出触点容量 | AC-15: 250V/5A；Ith: 16A |
| 最小切换功率 | 500mW |
| 重复精度 | 0.2% |
| 设定精度 | ±10% |
| 温度误差 | 0.05%/℃ |
| 复位时间 | ≤200ms |
| 机械寿命 | ≥1,000,000次 |
| 电寿命（阻性） | ≥100,000次 |
| 工作温度 | -20℃ ~ +55℃ |
| 存储温度 | -35℃ ~ +75℃ |
| 安装方式 | 35mm卡轨安装（标准TH35） |
| 外形尺寸 | 90mm × 18mm × 64mm |
| 重量 | M1型约62g，M2型约82g |
| 符合标准 | GB/T 14048.5、IEC 60947-5-1、EN 61812-1 |
10种延时模式详解
| 模式 | 功能描述 | 典型应用 |
|---|---|---|
| A：通电延时 | 上电开始计时，到时触点动作 | 电机延时启动、预热控制 |
| B：延时断开 | 上电立即动作，断电后延时复位 | 风机延时停机、冷却控制 |
| C：循环延时（OFF开始） | 上电后周期性通断 | 闪光灯、间歇运行设备 |
| D：循环延时（ON开始） | 上电立即闭合，周期性断开 | 报警器循环提示 |
| E：S下降沿触发延时断开 | S信号断开时开始延时 | 手动控制延时关闭 |
| F：S上升沿触发延时断开 | S信号接通时开始延时 | 定时关闭电路 |
| G：S下降沿触发闭合+延时断开 | S断开时闭合并延时断开 | 单次触发延时输出 |
| H：接通断开延时 | S通断均带延时 | 复杂逻辑控制 |
| I：脉冲转换 | S信号每接通一次，触点状态翻转 | 计数、切换控制 |
| J：脉冲输出 | 上电延时后输出0.5s脉冲 | 瞬时动作信号触发 |
接线图与使用方法
端子定义
A1、A2：电源输入端（支持AC/DC，不分极性）
15-18：常开延时触点（M1/M2均有）
25-28：第二组常开触点（仅M2型号）
11-14 / 21-24：常闭触点（根据型号配置）
⚠️ 安装提示：请由专业电工操作，接线牢固，避免松动导致接触不良。
时间设定步骤
根据所需延时选择档位（如：10s、1m、1h、1d等）；
调节细调旋钮至10%~100%区间，精确设定实际延时；
上电测试，观察红色LED是否按预期延时点亮。
典型应用场景
🏗️ 立体车库系统：用于横移/升降电机启停延时、安全钩动作控制、循环运行定时；
💡 照明控制：楼道灯延时关闭、广告灯箱定时开关；
🔥 加热设备：电热元件通电时间控制，防止过热；
🌬️ 风机水泵：实现开机预通风、关机后延时散热；
⚙️ 自动化产线：工序间定时控制、报警延时触发、循环动作控制；
🔔 安全系统：警报延时启动、门禁延时锁定等。
为什么选择我们？
✅ 原厂品质，本土服务：继承SCHOLES国际设计标准，杭州以弗恒提供本地化技术支持。
✅ 现货供应，快速发货：全国仓库覆盖，支持批量采购与OEM定制。
✅ 技术支持完善：免费提供选型指导、接线图、使用说明与故障排查。
✅ 质保保障：提供12个月质量保证，非人为损坏免费更换。
常见问题解答（FAQ）
Q1：ST09-M1和M2有什么区别？
A：M1为1组转换触点，M2为2组转换触点，适用于需要双路输出的场景。
Q2：是否支持直流24V供电？
A：支持！选择W240型号即可在DC 12-240V范围内正常工作。
Q3：如何设置8分钟延时？
A：将档位置于“10m”，细调旋钮调至“80%”，即 10分钟 × 80% = 8分钟。
Q4：能否用于频繁动作的控制回路？
A：可以，其电寿命达10万次以上，适合常规自动化控制应用。
