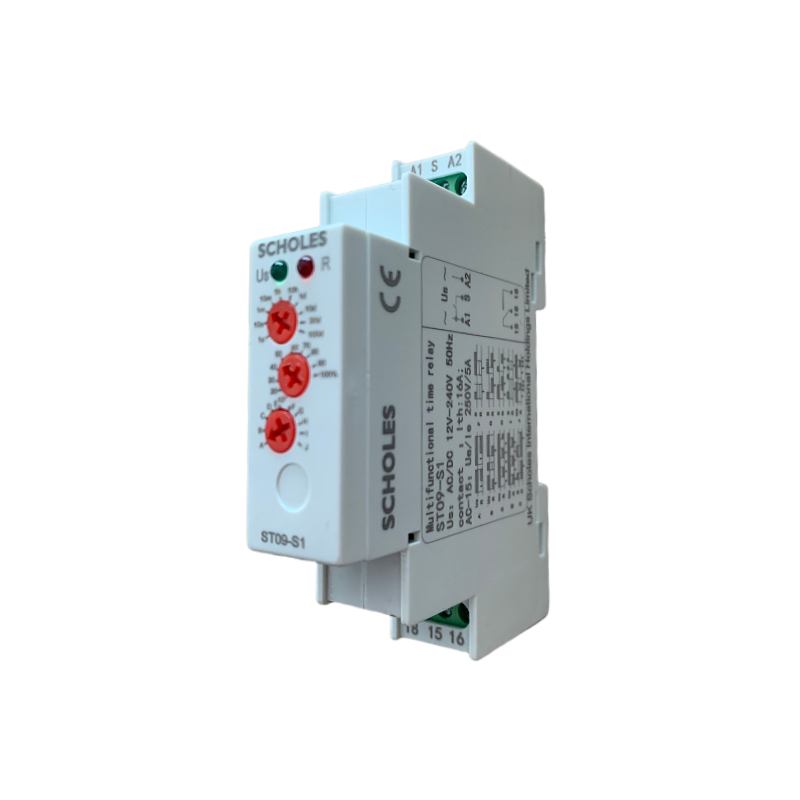

SCHOLES ST09-S系列 循环延时时间继电器
型号：ST09-S1 / ST09-S2（支持AC/DC 12-240V宽电压输入）
产品概述
SCHOLES ST09-S系列循环延时时间继电器是一款专为周期性控制应用设计的高性能工业级定时模块。该产品具备独立ON/OFF延时设定、超宽延时范围（0.1秒~100天） 和AC/DC 12-240V通用电源输入，广泛应用于机械式立体车库、照明系统、加热设备、电机循环启停、自动化产线等场景，实现精准、稳定的间歇式控制。
本产品采用国际先进电路设计，现已实现国产化本地生产与技术支持，由杭州以弗恒自动化科技有限公司负责国内市场的销售、技术咨询与售后服务，确保客户获得稳定可靠的产品体验和快速响应的服务保障。
✅ 核心优势
| 特点 | 说明 |
|---|---|
| 🔁 循环延时控制 | 支持ON和OFF独立延时设定，可配置不同通断时间 |
| ⏱️ 0.1秒 ~ 100天延时 | 10档位可调（秒/分/小时/天），配合细调旋钮精确设定 |
| 🔌 AC/DC 12-240V通用电压 | 无需区分交流直流，适配全球主流电源系统 |
| 📏 超小体积设计 | 仅35mm宽度，标准TH35导轨安装，节省配电箱空间 |
| 💡 双LED状态指示 | 绿色电源灯 + 红色输出灯，实时监控运行状态 |
| 🛡️ 工业级防护 | IP20防护等级，工作温度 -20℃ ~ +55℃，适应恶劣环境 |
| 🔗 高可靠性触点 | 1组或2组转换触点，负载能力达250V/5A，寿命超10万次 |
型号说明
| 型号 | 输出触点 | 功能说明 |
|---|---|---|
| ST09-S1 | 1组转换触点 | 适用于单路循环控制 |
| ST09-S2 | 2组转换触点 | 双触点输出，适合多路同步控制 |
额定电压标识：
W240：AC/DC 12-240V（宽电压通用型）
A220：AC 220V专用型
主要技术参数
| 参数 | 指标 |
|---|---|
| 功能模式 | 循环延时（ON/OFF独立设定） |
| 延时范围 | 0.1秒 ~ 100天（分10档：s/m/h/d） |
| 设定方式 | 双旋钮调节：t1（ON延时）+ t2（OFF延时），档位+细调 |
| 延时计算公式 | 实际延时 = 档位值 × 细调百分比 例：设5秒 → 档位“10s” × 50% = 5s |
| 额定控制电压 | AC/DC 12-240V, 50Hz |
| 消耗功率 | AC: ≤6VA / DC: ≤1.7W |
| 电源波动范围 | -15% ~ +10% |
| 输出触点容量 | AC-15: 250V/5A；Ith: 16A |
| 最小切换功率 | 500mW |
| 重复精度 | 0.2% |
| 设定精度 | ±10% |
| 温度误差 | 0.05%/℃ |
| 复位时间 | ≤200ms |
| 机械寿命 | ≥1,000,000次 |
| 电寿命（阻性） | ≥100,000次 |
| 工作温度 | -20℃ ~ +55℃ |
| 存储温度 | -35℃ ~ +75℃ |
| 安装方式 | 35mm卡轨安装（标准TH35） |
| 外形尺寸 | 90mm × 18mm × 64mm |
| 重量 | S1型约63g，S2型约83g |
| 符合标准 | GB/T 14048.5、IEC 60947-5-1、EN 61812-1 |
功能说明：循环延时工作模式
当继电器通电后：
开始 t1 延时（ON延时），延时结束后输出触点闭合；
接着开始 t2 延时（OFF延时），延时结束后输出触点断开；
随后再次进入 t1 延时，如此循环往复；
直到电源断开，循环停止。
可通过短按面板上的 S-A1 按键 切换不同的工作模式（部分型号支持）。
接线图与使用方法
端子定义
A1、A2：电源输入端（支持AC/DC，不分极性）
15-18：常开延时触点（S1/S2均有）
25-28：第二组常开触点（仅S2型号）
11-14 / 21-24：常闭触点（根据型号配置）
⚠️ 安装提示：请由专业电工操作，接线牢固，避免松动导致接触不良。
时间设定步骤
调节 t1旋钮 设定“通电延时”时间（如：10s档位 × 50% = 5s）；
调节 t2旋钮 设定“断电延时”时间（如：1m档位 × 30% = 18s）；
上电测试，观察红色LED是否按设定周期闪烁。
典型应用场景
🏗️ 立体车库系统：用于横移/升降机构的循环运行测试、安全检测周期控制；
💡 照明控制：楼道灯、广告灯箱、景观灯的定时开关与闪烁控制；
🔥 加热设备：电热元件间歇式加热，防止过热或节能运行；
🌬️ 风机水泵：实现周期性通风或排水，延长设备寿命；
⚙️ 自动化产线：工序间定时循环动作、报警提示闪烁；
🔔 安全系统：警报器循环鸣响、门禁指示灯闪烁提示。
为什么选择我们？
✅ 原厂品质，本土服务：继承SCHOLES国际设计标准，杭州以弗恒提供本地化技术支持。
✅ 现货供应，快速发货：全国仓库覆盖，支持批量采购与OEM定制。
✅ 技术支持完善：免费提供选型指导、接线图、使用说明与故障排查。
✅ 质保保障：提供12个月质量保证，非人为损坏免费更换。
常见问题解答（FAQ）
Q1：ST09-S1和S2有什么区别？
A：S1为1组转换触点，S2为2组转换触点，适用于需要双路输出的场景。
Q2：是否支持直流24V供电？
A：支持！选择W240型号即可在DC 12-240V范围内正常工作。
Q3：如何设置“通电5秒，断电10秒”的循环？
A：t1档位置“10s”，细调调至50% → 5秒；t2档位置“10s”，细调调至100% → 10秒。
Q4：能否用于频繁动作的控制回路？
A：可以，其电寿命达10万次以上，适合长期循环运行应用。
